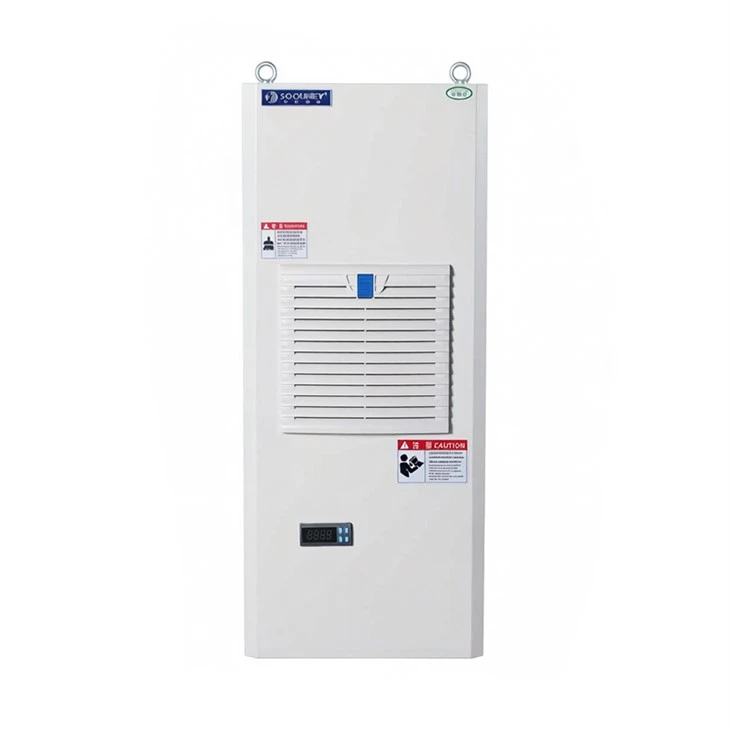

Et komplett kjøleenhetssystem kan omfatte:
- Kjøleenhet
- Temperaturregulator
- Temperatursensor
- Luftuttak og returluftinntak
- Luftfilter
- Dreneringsrør
- Signalutgang eller alarmgrensesnitt
- Strømkabel og beskyttelsesenhet
Ikke alle prosjekter trenger alle elementer. Konfigurasjonen avhenger av skapmengde, varmeutvikling og overvåkingskrav.
Kjølekapasiteten må samsvare med den totale varmeutviklingen inne i skapet. Valgtrinn:
- List opp alle-varmegenererende komponenter
- Legg til deres nominelle strømtap
- Legg til 20–30 % margin for fremtidig lastøkning
- Sammenlign med enhetens nominelle kjølekapasitet ved faktisk omgivelsestemperatur
Hvis omgivelsestemperaturen er høy, er den faktiske kjølekapasiteten lavere enn nominell verdi. I dette tilfellet velger du én størrelse større.
For skap med stabil varmebelastning er det vanligvis tilstrekkelig med en enkelt enhet. For skap med:
- Stor varmelastsvingning
- Høy omgivelsestemperatur
- Krav til kontinuerlig drift
- Krav til redundans
en dobbel-enhetskonfigurasjon kan vurderes. To enheter kan kjøre vekselvis eller kjøre sammen avhengig av temperaturregulatorinnstillingen.
Temperaturregulatoren kan stilles inn med:
- Mål innvendig temperatur i skapet
- Temperaturforskjell (hysterese)
- Alarm høy grense
- Alarm lav grense
- Kompressorforsinkelsestid
Anbefalt innvendig temperaturområde i kabinettet: +25 grader til +38 grader . Hvis den innstilte temperaturen er for lav, kan det dannes kondensat på fordamperen og energiforbruket øker.
Enheten kan konfigureres med forskjellige driftsmoduser:
|
Modus |
Beskrivelse |
|
Automatisk |
Enheten starter og stopper ved skapets indre temperatur |
|
Håndbok |
Enheten går kontinuerlig uavhengig av temperatur |
|
Timer |
Enheten kjører i fastsatte tidsperioder |
|
Fjernkontroll |
Enhet styrt av eksternt signal eller overvåkingssystem |
Modusvalg avhenger av prosesskravet og overvåkingssystemet.
Enheten kan konfigureres med signalutgang og alarmgrensesnitt. Typiske alarmforhold:
- Innvendig temperatur i skapet over høy grense
- Innvendig temperatur i skapet under lav grense
- Feil på temperatursensor
- Strømforsyningssvikt
- Kompressor overbelastning
For tilkobling til en eksisterende PLS eller overvåkingssystem, bekreft grensesnitttype og kommunikasjonsprotokoll ved ordrebekreftelse.
For å evaluere energiforbruket, noter:
- Enhetens driftstimer per dag
- Kompressorens start- og stoppfrekvens
- Omgivelsestemperatur
- Innvendig temperatur i skapet
- Inngangseffekt eller løpende strøm
Hvis kompressoren starter og stopper ofte, kontroller temperaturdifferansen og variasjonen i skapets varmelast.
Anbefalt vedlikeholdsplan:
|
Intervall |
Punkt |
|
Månedlig |
Rengjør luftinntaksfilteret, sjekk dreneringsrøret |
|
Kvartalsvis |
Sjekk kjørestrømmen, sjekk tetningspakningen |
|
Hver 6. måned |
Sjekk temperatursensor, sjekk vifteblad |
|
Hver 12. måned |
Kontroller kjølemediefyllingen, kontroller elektriske koblinger |
Anbefalte forbruksvarer og reservedeler:
- Luftinntaksfilter
- Tetningspakning
- Dreneringsrør
- Temperatursensor
- Fan
|
Symptom |
Mulig årsak |
|
Skaptemperaturen er for høy |
Filterblokkering, omgivelsestemperatur, varmebelastningsøkning |
|
Kompressor hyppig start/stopp |
Temperaturforskjellen er for liten, varmelastsvingninger |
|
Vann inne i skapet |
Dreneringsrør blokkert, tetningspakning skadet |
|
Enheten starter ikke |
Strømforsyning, spenning, temperaturregulatorinnstilling |
|
Alarmutgang alltid aktiv |
Sensorfeil, ledningsfeil, alarminnstilling |
Standardkonfigurasjon (valgte modeller)
|
Parameter |
Enhet |
SAS300 |
SAS600 |
SAH1000 |
SAH2000 |
SAH3200 |
|
Kjølekapasitet |
W |
300 |
600 |
1000 |
2000 |
3200 |
|
Innvendig temperaturområde i skapet |
grad |
+25 til +38 |
+25 til +38 |
+25 til +38 |
+25 til +38 |
+25 til +38 |
|
Skapets utvendige temperaturområde |
grad |
-5 til +55 |
-5 til +55 |
-5 til +55 |
-5 til +55 |
-5 til +55 |
|
Strømforsyning |
V/ph/Hz |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
|
Beskyttelsesnivå (internt/eksternt) |
IP |
IP54 |
IP54 |
IP54 |
IP54 |
IP55/IP55 |
Spørsmål: Hvor ofte starter og stopper kompressoren under normal drift?
A: Kompressorens start- og stoppfrekvens avhenger av temperaturforskjellsinnstillingen, skapvarmebelastningen og omgivelsestemperaturen. Hvis kompressoren starter og stopper mer enn 6 ganger i timen, kontroller temperaturdifferanseinnstillingen og om kjølekapasiteten er for stor for den faktiske varmebelastningen.
Spørsmål: Hva bør registreres under daglig drift?
A: Registrer innvendig temperatur i kabinettet, omgivelsestemperatur, driftstimer for enheten, start- og stoppfrekvens for kompressoren, og kjørestrøm. Sammenlign posten med designverdien. Hvis den indre temperaturen i skapet stiger gradvis, kontroller luftinntaksfilteret, kondensatorfinnene og den faktiske varmebelastningen.
